EE型高频变压器

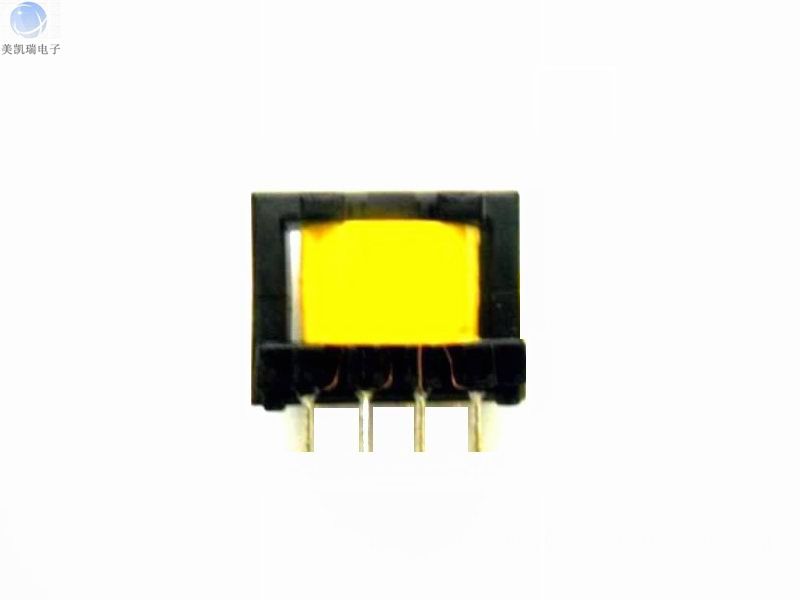

EE25高频变压器4+4针
一. EE25高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EE25-01 | 立式 | Ⅰ | 26.5 | 21.0 | 23.5 | 5 | 5.0 | 5 | 5.0 | 15.0 | Φ0.6 |
EE25-02 | 卧式 | Ⅱ | 27.5 | 21.5 | 18.0 | 5 | 4.8 | 5 | 4.8 | 15.5 | Φ0.6 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE25高频变压器。
二. EE25高频变压器性能
1.工作频率：20kHz-300KHz
2.输出功率：5 to 35 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EE25高频变压器的特点
EE25高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。 EE25高频变压器常应用于DC-DC转换器、驱动变压器、移动设备变压器等。
五.EE25高频变压器价格
EE25高频变压器的价格区间一般在2.0-3.2元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
