EE型高频变压器
EE42高频变压器

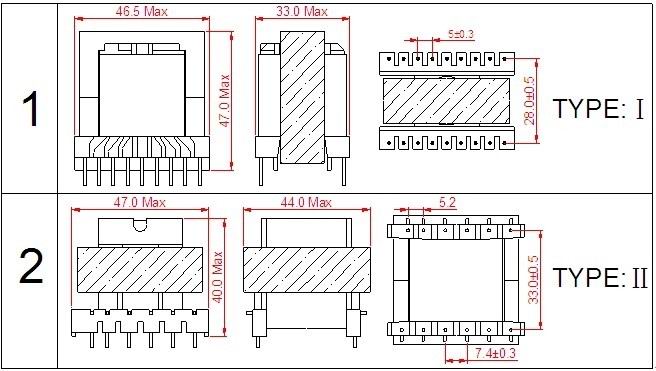

一.EE4220/15高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EE4220-1 | 立式 | Ⅰ | 43.5 | 40.0 | 45.0 | 6 | 5.0 | 6 | 5.0 | 32.5 | Φ1.0 |
EE4220-2 | 立式 | Ⅰ | 46.5 | 33.0 | 47.0 | 8 | 5.0 | 8 | 5.0 | 28.0 | Φ1.0 |
EE4220-3 | 立式 | Ⅰ | 46.5 | 38.0 | 48.0 | 9 | 5.0 | 9 | 5.0 | 27.5 | Φ1.0 |
EE4220-4 | 卧式 | Ⅱ | 47.0 | 44.0 | 34.5 | 5 | 5.0 | 5 | 5.0 | 34.7 | Φ1.2 |
EE4215-5 | 卧式 | Ⅱ | 43.0 | 44.0 | 40.0 | 6 | 7.4 | 6 | 7.4 | 33.0 | Φ1.0 |
EE4220-6 | 卧式 | Ⅱ | 43.5 | 44.0 | 40.0 | 8 | 5.0 | 8 | 5.0 | 34.5 | Φ1.0 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。骨架装配EE42磁芯有EE4220与EE4215两种类型。本公司可按客户要求定制各种规格EE42高频变压器。
二.EE42高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：80 to 1500 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EE42高频变压器的特点
EE42高频变压器具有绕制方便，价格适中，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四.EE42高频变压器的应用
EE42高频变压器常应用于UPS电源变压器和电感器、DC-DC转换器、开关电源主功率变压器、车载逆变器电源变压器、谐振电感等。
五.EE42高频变压器价格
EE42高频变压器的价格区间一般在9 -15元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
