EI型高频变压器

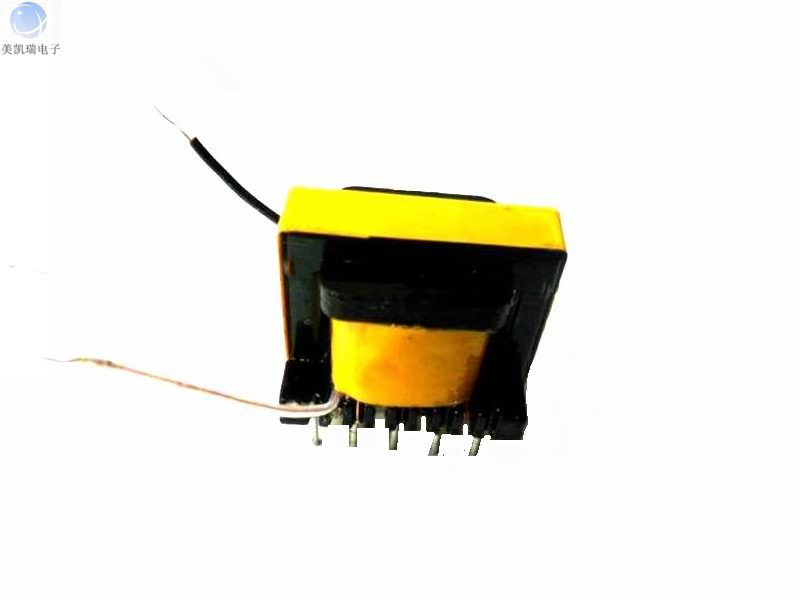

EI22高频变压器
一、EI22高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EI22-1 | 立式 | Ⅰ | 24.0 | 19.0 | 20.5 | 5 | 4.0 | 5 | 4.0 | 10.0 | Φ0.6 |
EI22-2 | 卧式 | Ⅱ | 24.0 | 25.5 | 18.5 | 8 | 2.5 | 8 | 2.5 | 15.0 | Φ0.6 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EI22高频变压器。
二、EI22高频变压器性能
1.工作频率：20kHz-300KHz
2.输出功率：5 to 18 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EI22高频变压器的特点
EI22高频变压器具有尺寸小，价格便宜，可靠性高的特点。EI型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EI型高频变压器适用范围广，工作频率高，工作电压范围宽，输出功率大，热稳定性能高。适用于各种开关电源变压器和阻流线圈。
四.EI22高频变压器的应用
EI22高频变压器常应用于自激振荡电子变压器、车载电源音频变压器、开关电源驱动变压器、移动设备变压器等。
五.EI22高频变压器价格
EI22高频变压器的价格区间一般在2.0 -3.2元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
