UU16共模电感是开关电源，变频器、UPS电源,电子整流器等设备中的一个重要部分。 其工作原理：当工作电流流过两个绕向相反线圈时产生两个相互抵消的磁场H1、H2此时工作电流主要受线圈欧姆电阻以及可忽略不计的工作频率下小漏电感的阻尼。 如果有干扰信号流过线圈时线圈即呈现出高阻抗产生很强的阻尼效果达到衰减干扰信号作用。
产品具体电感量，电流等数据可以根据客户要求定制生产。常用共模滤波器型号有UU9.8、UU10.5、UU16、UU20等。
 | 产品型号： | UU16 | 产品名称： | UU16共模电感 | 产品特点： | UU16共模电感主要用在交流电源的EMI，主要用来 消除低频的共模杂讯。 |

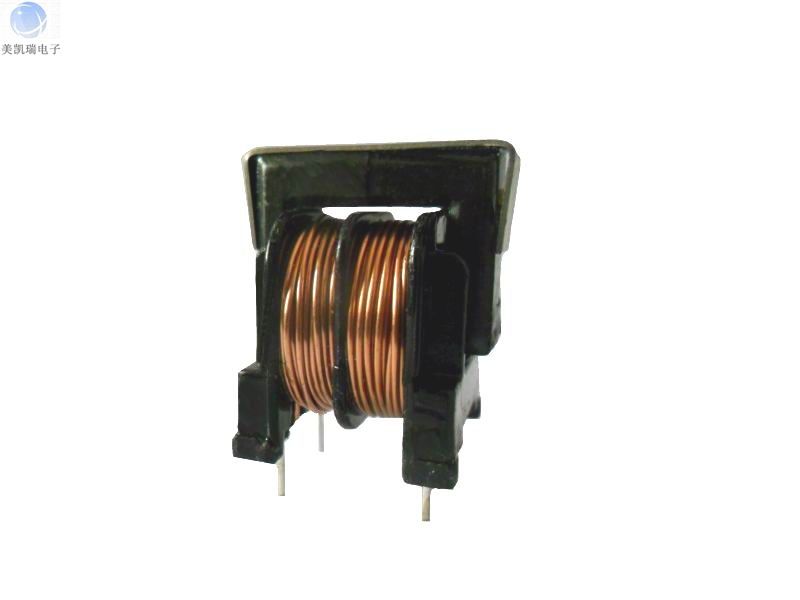

|  放大图片
|
 | UU16共模电感组的详细资料： |  |
UU16共模电感图型及尺寸( SHAPE AND SIZE) ( 单位 mm )
| 型号 | A | B | C | D | E | G | H | | UU9.8 | 17.00 | 4.0±1.0 | 8.0±0.5 | 12.0 | 0.6±0.5 | 7.0±0.5 | 17.0 | | UU9.8-H | 17.00 | 4.0±1.0 | 8.0±0.5 | 16.0 | 0.6±0.5 | 7.0±0.5 | 13.0 | | UU10.5 | 19.00 | 4.0±1.0 | 13.0±0.5 | 17.0 | 0.7±0.5 | 10.0±0.5 | 22.0 | | UU16 | 23.00 | 4.0±1.0 | 13.0±0.5 | 19.5 | 0.7±0.5 | 10.0±0.5 | 27.5 |
UU16共模电感编号表示 UU16 - 12mH min-H
(1) (2) （3） (1). 编号(Type) : UU16电感（Ferrite beads) ( UU16)
(2). 电感量标示
(3). 有H表示卧式，没有H表示立式 参数可按客户具体要求制作 |
|
|
|
