R棒形电感

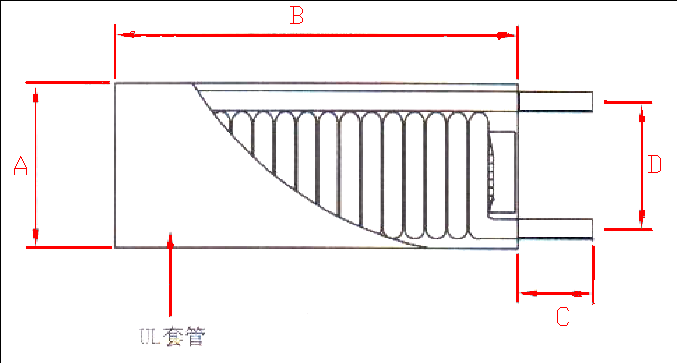

一. R棒形电感尺寸外观图（单位：mm）
品名 | A | B | C | D(±0.5) | 脚径(±0.05) |
R3*10 | 5.6 | 14 | 10 | 4.0 | 1.0 |
R3*15 | 5.6 | 19 | 10 | 4.0 | 1.0 |
R3*20 | 5.6 | 24 | 10 | 4.0 | 1.0 |
R4*10 | 6.6 | 14 | 10 | 5.0 | 1.0 |
R4*15 | 6.6 | 19 | 10 | 5.0 | 1.0 |
R4*18 | 6.6 | 22 | 10 | 5.0 | 1.0 |
R4*20 | 6.6 | 24 | 10 | 5.0 | 1.0 |
R5*15 | 7.6 | 19 | 10 | 6.0 | 1.0 |
R5*20 | 7.6 | 24 | 10 | 6.0 | 1.0 |
R6*30 | 8.6 | 34 | 10 | 7.0 | 1.0 |
以上为公司常用样式，其它款式暂未列入其中，如有需求，欢迎来电咨询！本公司可按客户要求定制各种规格R棒形电感。 各种规格镍锌磁性材料R棒形电感（R3×10、R3×12、R3×15、R3×15.5、R3×20、R4×10、R4×12、R4×15、R4×18、R4×20、R4×25、R5×15、R5×20、R5×25、R6×10、R6×15、R6×20、R6×25、R6×30、R6×32等等。
二. R棒形电感性能
1.工作频率：40kHz-5MHz
2.工作温度：-40℃ to +125℃
3.储存温度：-25℃ to +85℃
4.储存湿度：30 to 95%
三. R棒形电感的特点
R棒形电感采用大电流设计，以适大电流电路板，具有体积小、安装简单、规格多样化可供选择的特点。与工形电感不同的是；工型电感可以做到mH，而棒型电感只能做到几十uH。
四. R棒形电感的应用
R棒形电感常应用于电源供给器、功率放大器、开关电路的杂讯滤波、工控整流器、晶闸管控制电路、输出扼流圈等。
五. R棒形电感价格
R棒形电感的价格区间一般在0.30-0.75元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
